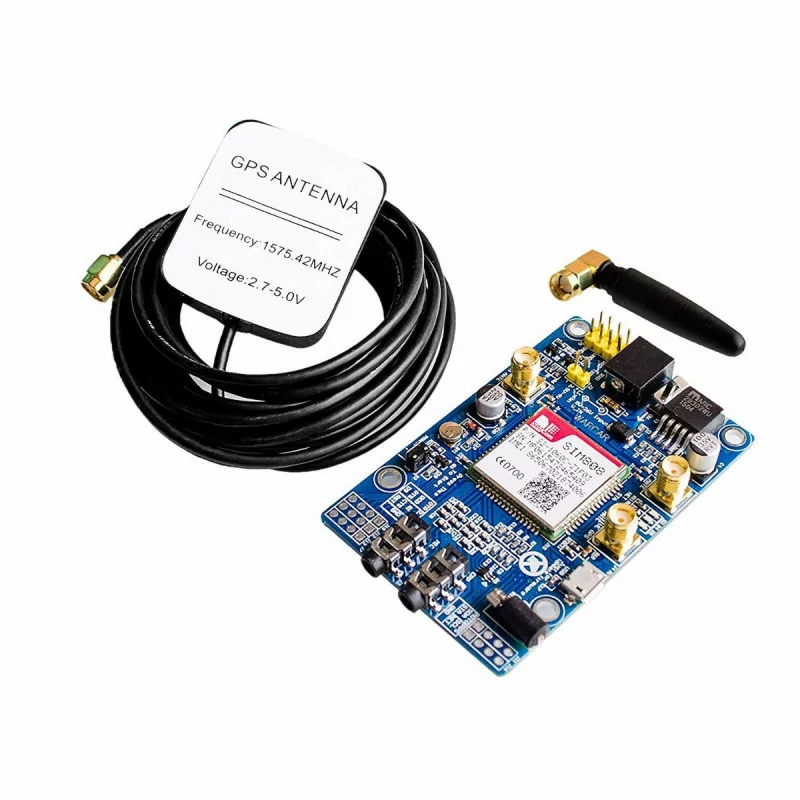

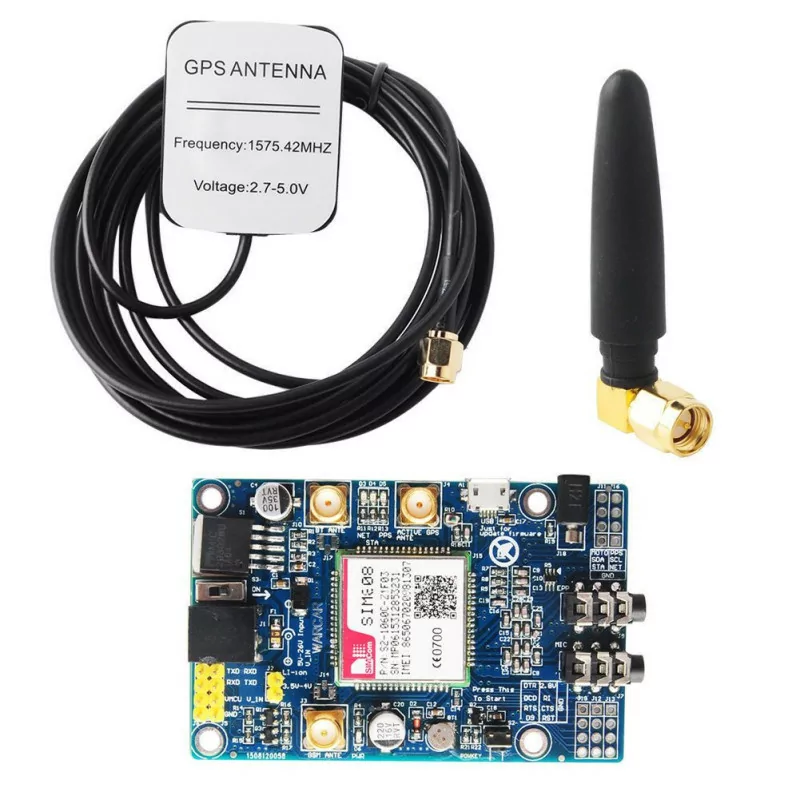

SIM808 Module Development Board IPX SMA with Breakout for Arduino

interface d'entrée de puissance 1.Three : interface DC044 et V_IN et une interface de batterie au lithium.
Remarque : la plage d'entrée de tension DC044 et V_IN est de 5 à 26 V, lorsque vous utilisez 5 V comme alimentation, assurez-vous que l'alimentation peut fournir un courant de 2 A. La plage de tension de la puissance d'entrée de la batterie au lithium est de 3,5 à 4,2 V.

2. Bouton de démarrage : lorsque la carte est sous tension, la LED (PWR) s'allume. Après un appui long (environ 2 secondes) sur ce bouton, les trois autres LED s'allumeront. Et l'un d'eux se met à clignoter ; cela suggère que SIM808 commence à fonctionner. Lorsque l'alimentation, l'antenne GSM et GPS et la carte SIM sont correctement connectées au module, le voyant clignote lentement (lumière 3 secondes de 1 seconde), ce qui indique que le module est enregistré sur le réseau, et vous pouvez passer un appel ou faire autre chose.

3. Interface série TTL : une interface de niveau TTL. Remarque : la broche de VMCU est utilisée pour contrôler le haut niveau de TTL UART, afin de réaliser une correspondance entre les systèmes 1,25 V/3,3 V/5 V. Par exemple, si vous souhaitez utiliser le 51 MCU pour contrôler cette carte, la broche de VMCU doit être connectée au DC5V. Et si vous utilisez STM32 MCU, la broche de VMCU doit être connectée au DC3.3V. Les broches de RXD sont le RXD de SIM808 et les broches de TXD sont le TXD de SIM808. La broche de V_IN peut connecter l'alimentation, la fonction de cette broche est la même que DC044.

Description :
interface d'entrée de puissance 1.Three : interface DC044 et V_IN et une interface de batterie au lithium.
Remarque : la plage d'entrée de tension DC044 et V_IN est de 5 à 26 V, lorsque vous utilisez 5 V comme alimentation, assurez-vous que l'alimentation peut fournir un courant de 2 A. La plage de tension de la puissance d'entrée de la batterie au lithium est de 3,5 à 4,2 V.

2. Bouton de démarrage : lorsque la carte est sous tension, la LED (PWR) s'allume. Après un appui long (environ 2 secondes) sur ce bouton, les trois autres LED s'allumeront. Et l'un d'eux se met à clignoter ; cela suggère que SIM808 commence à fonctionner. Lorsque l'alimentation, l'antenne GSM et GPS et la carte SIM sont correctement connectées au module, le voyant clignote lentement (lumière 3 secondes de 1 seconde), ce qui indique que le module est enregistré sur le réseau, et vous pouvez passer un appel ou faire autre chose.

3. Interface série TTL : une interface de niveau TTL. Remarque : la broche de VMCU est utilisée pour contrôler le haut niveau de TTL UART, afin de réaliser une correspondance entre les systèmes 1,25 V/3,3 V/5 V. Par exemple, si vous souhaitez utiliser le 51 MCU pour contrôler cette carte, la broche de VMCU doit être connectée au DC5V. Et si vous utilisez STM32 MCU, la broche de VMCU doit être connectée au DC3.3V. Les broches de RXD sont le RXD de SIM808 et les broches de TXD sont le TXD de SIM808. La broche de V_IN peut connecter l'alimentation, la fonction de cette broche est la même que DC044.

Fonctionnement :
1. Préparation : module USB-TTL adaptateur
SIM808 SHIELD DC9V ou autres outils. Logiciel PC 2. Configurations matérielles 2.1 Connecter USB-TTL à l'interface UART USB-TTL SIM808 TXD RXD RXD TXD








GND GND

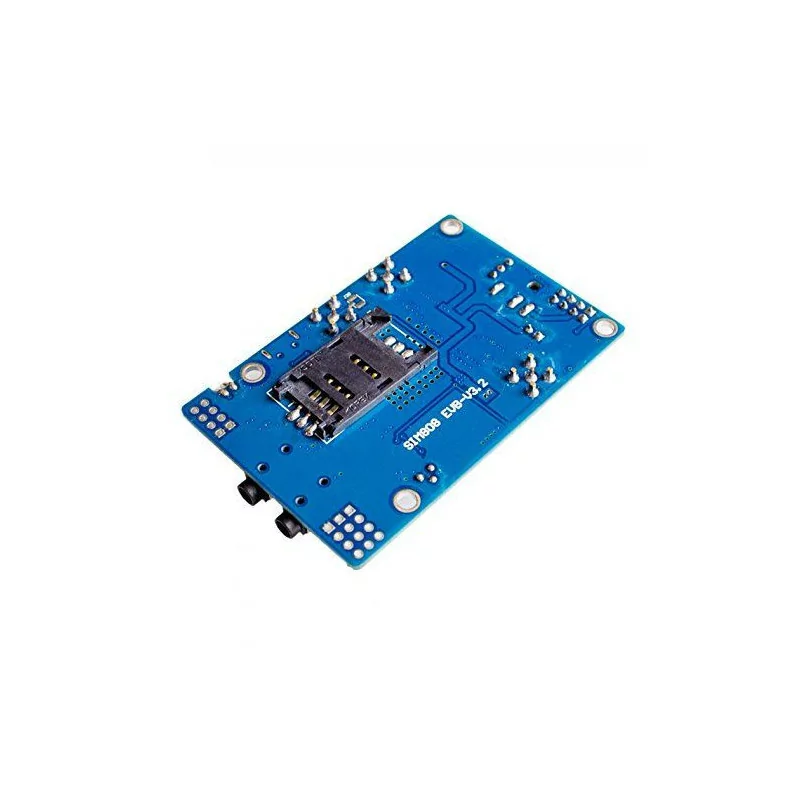

2.2 Insérez une carte SIM valide dans le support SIMCARD.
2.3 Connectez l'antenne GPS et l'antenne GSM à la carte
Connectez l'adaptateur secteur à l'interface DC044
2.4 Changez l'interrupteur
2.6 Appuyez sur le bouton POWKEY pendant 2 secondes, le module fonctionnera et les 3 autres LED s'allumeront
