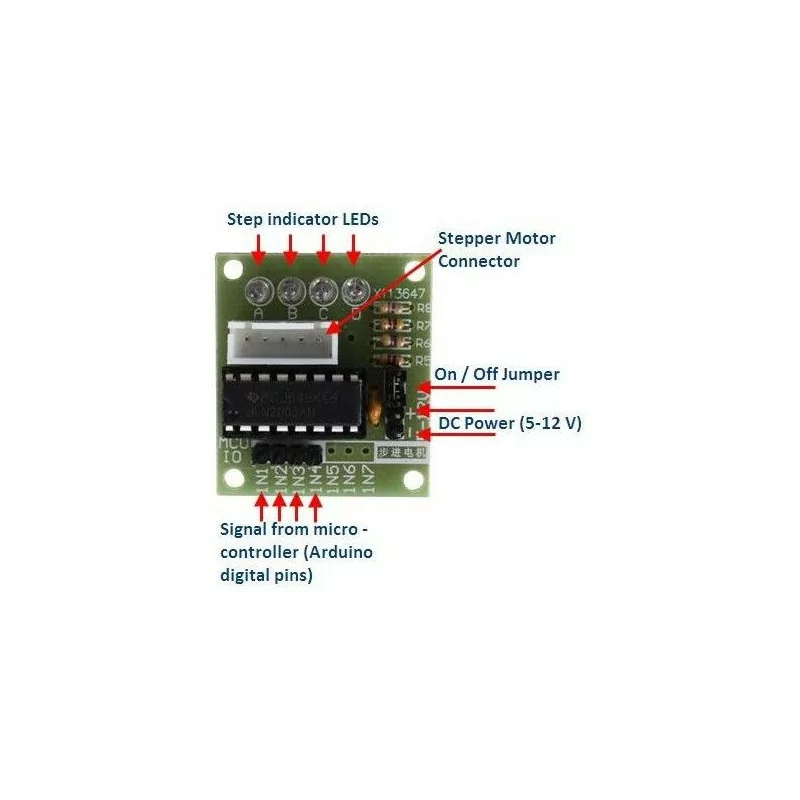

ULN2003 Driver Board Stepper Motor Green

L'ULN2003A est une puce à réseau de transistors Darlington. C'est idéal pour les moteurs pas à pas unipolaires tels que le 28BYJ-48 et bien d'autres. Sur les entrées, vous pouvez les connecter directement à un microcontrôleur ou à un arduino. Le connecteur de sortie peut se connecter directement au 28BYJ-48. Étant donné que le réseau de transistors darlington ne nécessite que 4 broches pour un stepper à 5 broches, vous pouvez utiliser les autres transistors restants du réseau pour piloter des charges inductives. La carte contient un réseau de transistors darlington ULN2003A, un condensateur de découplage, 4 DEL et leurs résistances de limitation de courant. Un connecteur pour un moteur pas à pas et des broches d’entête pour les entrées et l’alimentation. Comment utiliser Connectez les entr

L'ULN2003A est une puce à réseau de transistors Darlington. C'est idéal pour les moteurs pas à pas unipolaires tels que le 28BYJ-48 et bien d'autres. Sur les entrées, vous pouvez les connecter directement à un microcontrôleur ou à un arduino. Le connecteur de sortie peut se connecter directement au 28BYJ-48. Étant donné que le réseau de transistors darlington ne nécessite que 4 broches pour un stepper à 5 broches, vous pouvez utiliser les autres transistors restants du réseau pour piloter des charges inductives. La carte contient un réseau de transistors darlington ULN2003A, un condensateur de découplage, 4 DEL et leurs résistances de limitation de courant. Un connecteur pour un moteur pas à pas et des broches d’entête pour les entrées et l’alimentation. Comment utiliser Connectez les entrées à un microcontrôleur ou à un arduino, connectez une source d'alimentation et un moteur pas à pas unipolaire sur les sorties. Les LED s’allumeront pour chaque séquence.
