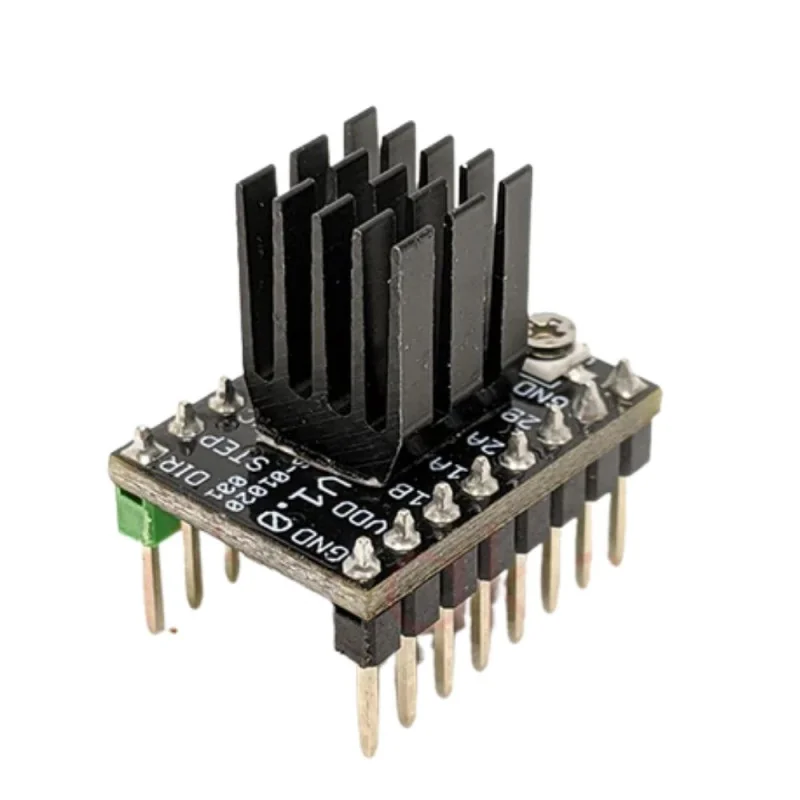

TMC2209 MKS V2.0

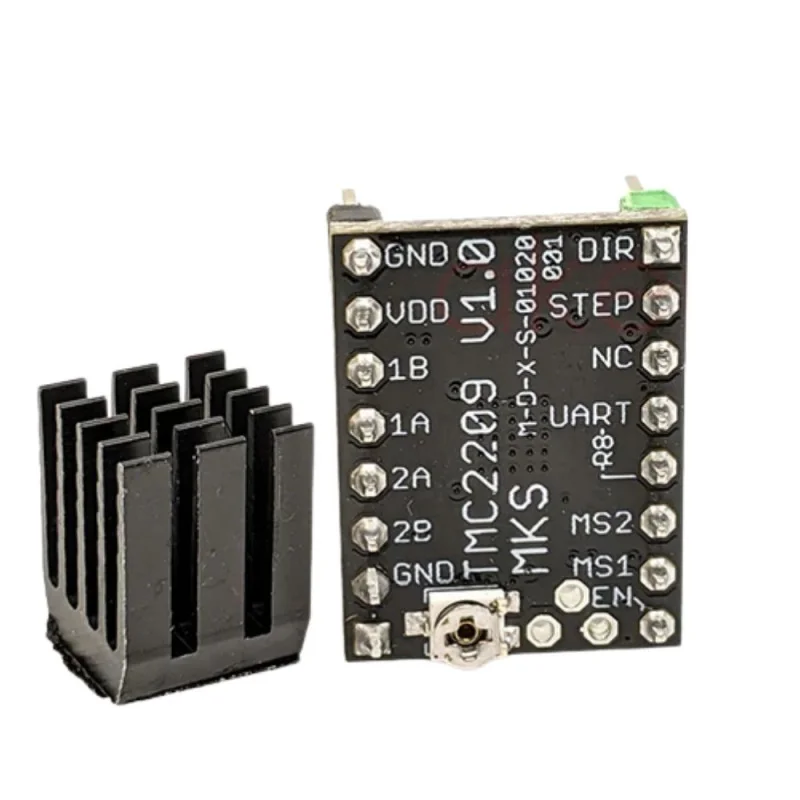

Module TMC2209 de haute qualité et ultra silencieux. Un dissipateur thermique avec adhésif est inclus (le dissipateur ne se colle pas directement sur le circuit intégré comme sur d’autres drivers : il s’installe derrière la puce, du côté de la carte où se trouve le potentiomètre). Merci de consulter des ressources en ligne pour le câblage. Nous ne sommes pas responsables des dommages dus à une mauvaise information.

Le TMC2209 est aussi silencieux que le TMC2208 mais il chauffe moins. Son courant maximal est de 2,8A en crête. C’est un driver de moteur pas à pas performant et économique.

Caractéristiques et avantages :

• Moteurs pas à pas 2 phases jusqu’à 2,8A par bobine (crête), 2A RMS

• Interface STEP/DIR avec réglage micro-pas 8, 16, 32 ou 64 via broches

• Fonctionnement fluide jusqu’à 256 micro-pas grâce à l’interpolation MicroPlyer™

• StealthChop2™ pour un fonctionnement silencieux

• SpreadCycle™ hacheur de contrôle dynamique haute performance

• StallGuard4™ détection de charge et de blocage (stall) en mode StealthChop

• CoolStep™ régulation de courant pour économiser jusqu’à 75% d’énergie

• Faible RDSon, faible échauffement : LS 170mΩ & HS 170mΩ (typ. à 25°C)

• Plage de tension : 4,75 à 29V DC

• Mode veille basse consommation conforme aux normes d’énergie

• Option de résistance de mesure interne (pas besoin de résistances sense externes)

• Freinage passif, roue libre (freewheeling) et extinction automatique

• UART à fil unique & OTP pour configuration avancée

• Générateur d’impulsions intégré pour fonctionnement autonome

• Protections complètes & fonctions de diagnostic

Contenu du colis :

• Driver moteur pas à pas TMC2209

• Dissipateur thermique autocollant
