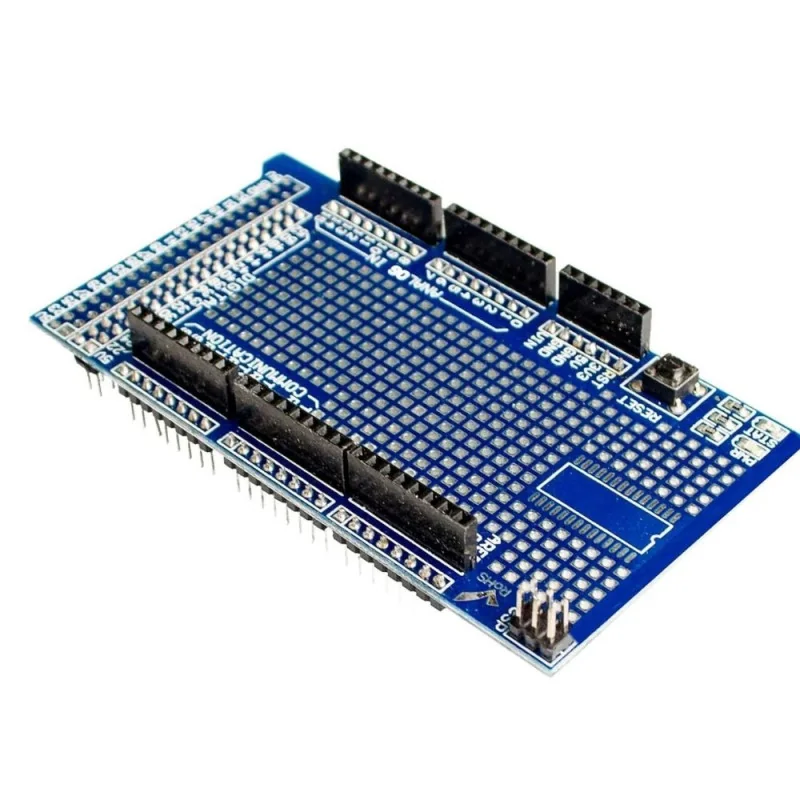

MEGA Proto Prototype Shield V3.0+170pts Breadboard

• Compatible avec Arduino Mega

• Large zone de prototypage pour soudure et montage

• Support des composants Through-Hole et SMD

• Pinout clair et accès facile à toutes les broches I/O

• Bouton Reset intégré

• Connecteur ICSP (selon version)

• Breadboard 170 points incluse selon le pack

Le MEGA Proto Prototype Shield V3.0 est conçu pour Arduino Mega et facilite la création de circuits personnalisés. Vous pouvez souder les composants sur la zone de prototypage pour obtenir un montage permanent, ou utiliser une petite breadboard pour tester rapidement vos idées sans soudure. Le shield offre des connexions supplémentaires pour toutes les broches d’E/S et de l’espace pour monter des circuits intégrés traversants (Through-Hole) et CMS (SMD), ce qui permet de regrouper votre projet dans un seul module propre et pratique.

Caractéristiques :

• Compatible Arduino Mega

• Large zone de prototypage pour soudure et montage

• Pinout clair avec accès aux broches I/O

• Bouton Reset intégré

• Connecteur ICSP intégré pour les connexions SPI

• Empreinte SMD 14 broches (pas 50 mil)

• Empreinte Through-Hole 20 broches (pas 100 mil)

• Distribution d’alimentation depuis l’Arduino vers deux rails 5V et GND intégrés pour alimenter les composants

Connexions SPI via ICSP :

• MISO relié à D12

• SCK relié à D13

• MOSI relié à D11

• SS relié à D10

• +5V et GND

Caractéristiques physiques :

• Dimensions max du PCB : 2.7 × 2.1 pouces

• 3 trous de fixation pour montage sur surface/boîtier

• Note : l’écart entre D7 et D8 est de 160 mil (0,16"), différent de l’espacement 100 mil des autres broches

Contenu du pack :

• 1× MEGA Proto Prototype Shield V3.0

• 1× Breadboard PCB 170 points

Package Included:
1pcs for Arduino MEGA Proto Prototype Shield V3 Board 1pcs PCB Breadboard 170 Tie Points
