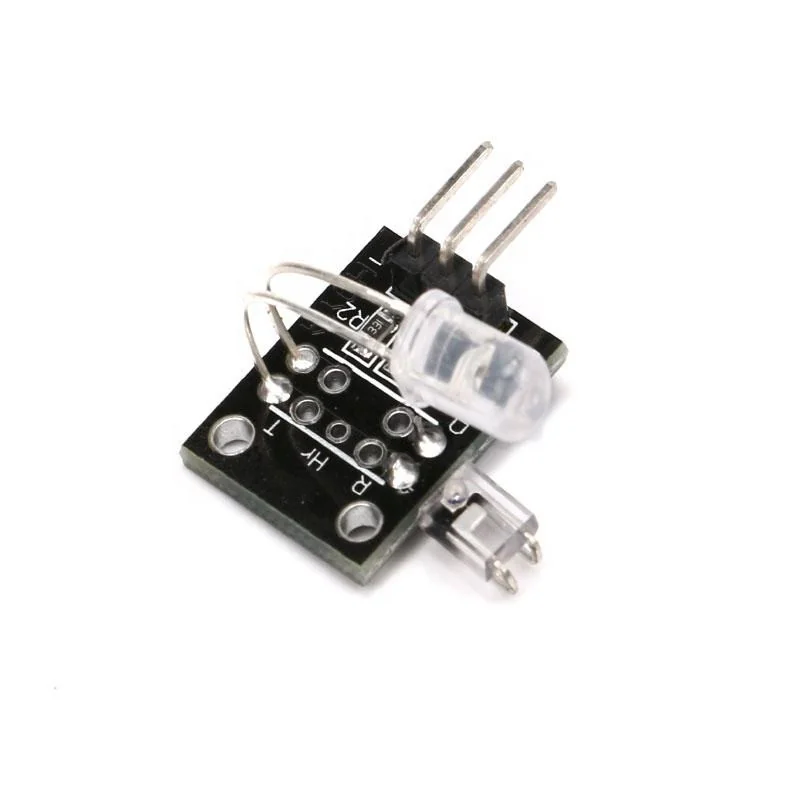

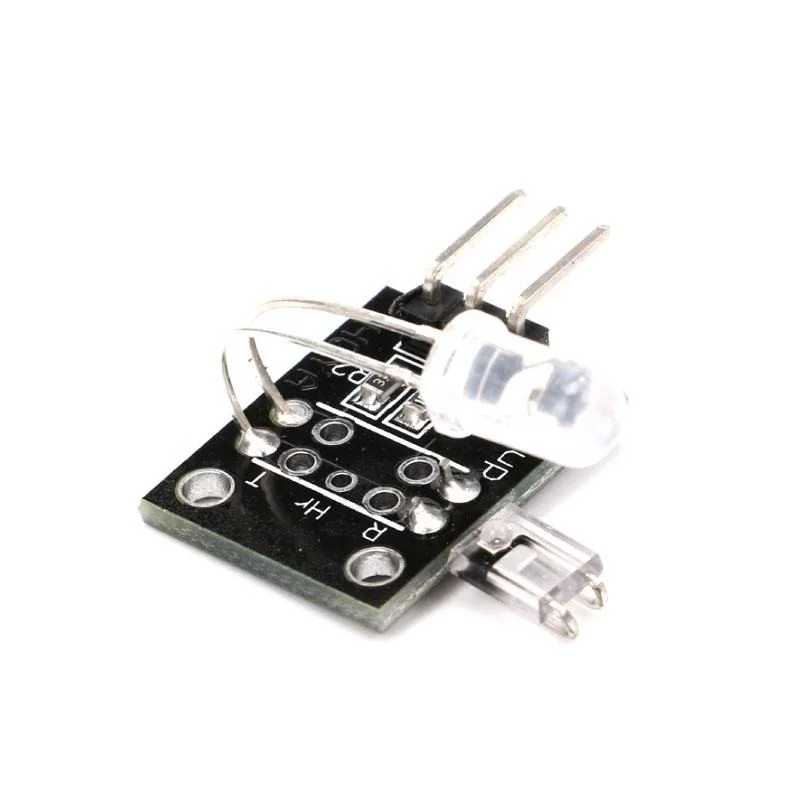

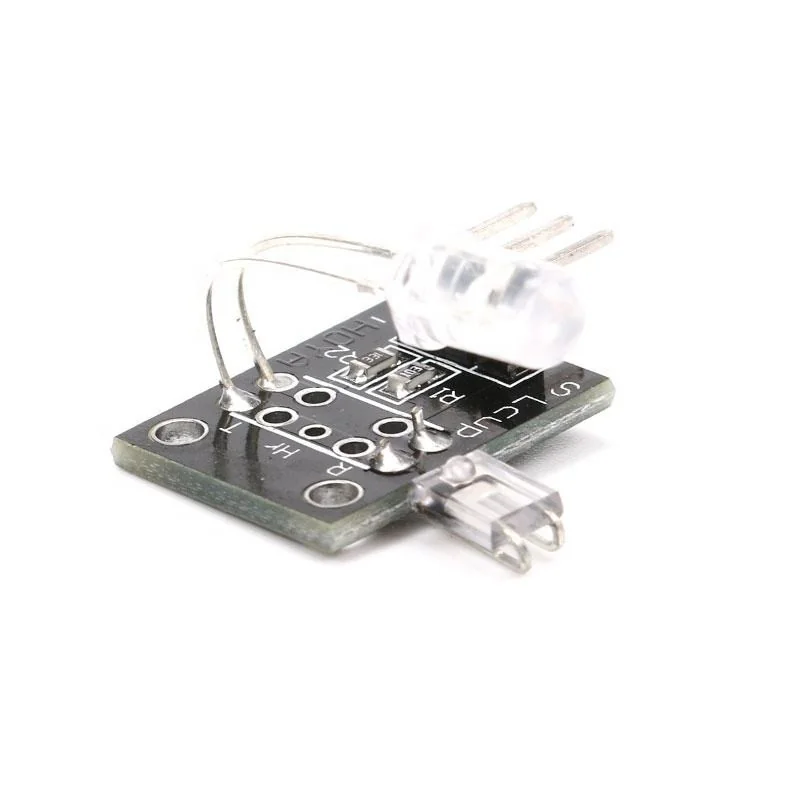

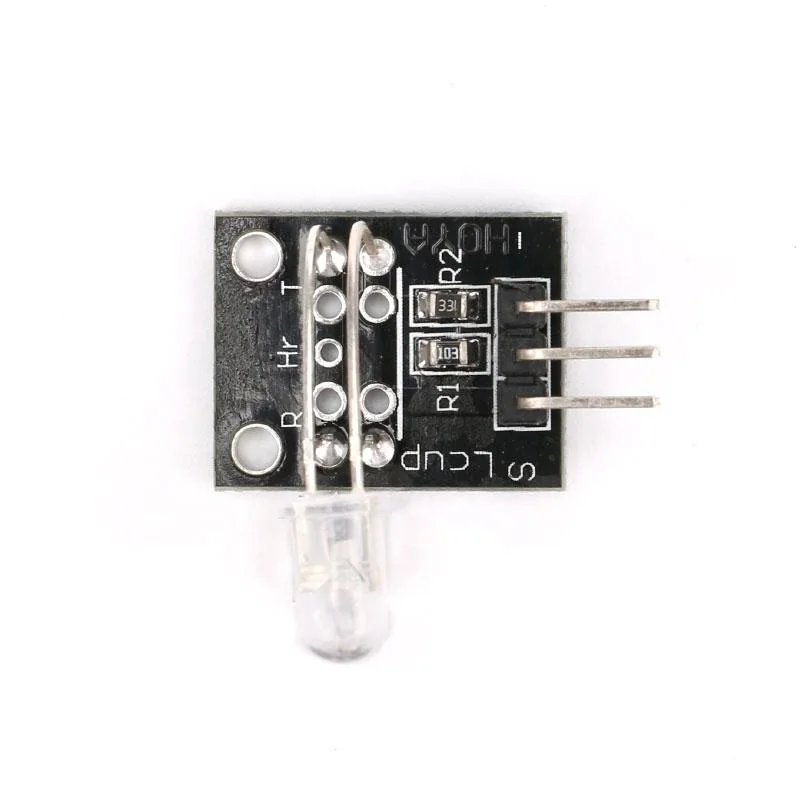

Finger Measuring Heartbeat Sensor Module for Arduino KY-039
DZD 800
View on seller's websitePrices and availability are updated daily. Please confirm on the seller's website before buying.
Description
Description: Code de test
du module de mesure du rythme cardiaque des doigts
:
INT led Pin = 13;
Capteur INT Broche=0 ;
Alpha double = 0,75 ;
période INT=20 ;
Double changement=0.0 ;
Void setup {Pin Mode (led Pin, OUTPUT)}
void loop
Static double old Change=0;
Valeur brute INT = lecture analogique (broche du capteur) ;
Double valeur=alpha*ancienne valeur+(1-alpha)*valeur brute ;
Change=valeur-ancienne valeur ;
Écriture numérique (broche LED, (changement<0.0&&ancien changement>0.0) );
Ancienne valeur=valeur ;
Description des produits
Caractéristique :
* Ce projet utilise une LED infrarouge (IR) lumineuse et un phototransistor pour détecter l'impulsion du doigt, une LED rouge clignote à chaque impulsion.
* Le moniteur d'impulsions fonctionne comme suit : la LED est le côté clair du doigt et le phototransistor de l'autre côté du doigt, le phototransistor utilisé pour obtenir le flux émis, lorsque la pression artérielle pulse par le doigt lorsque la résistance du phototransistor sera être légèrement modifié.
* Nous avons choisi une résistance R1 à très haute résistance, car la majeure partie de la lumière traversant le doigt est absorbée, il est donc souhaitable que le phototransistor soit suffisamment sensible. La résistance peut être sélectionnée par expérience pour obtenir les meilleurs résultats.
* Le plus important est de garder la lumière parasite du bouclier dans le phototransistor. Pour l'éclairage domestique, cela est particulièrement important car les lumières à la maison principalement basées sur 50HZ ou 60HZ fluctuent, donc un faible rythme cardiaque ajoutera un bruit considérable.
* Ce projet utilise une LED infrarouge (IR) lumineuse et un phototransistor pour détecter l'impulsion du doigt, une LED rouge clignote à chaque impulsion.
* Le moniteur d'impulsions fonctionne comme suit : la LED est le côté clair du doigt et le phototransistor de l'autre côté du doigt, le phototransistor utilisé pour obtenir le flux émis, lorsque la pression artérielle pulse par le doigt lorsque la résistance du phototransistor sera être légèrement modifié.
* Nous avons choisi une résistance R1 à très haute résistance, car la majeure partie de la lumière traversant le doigt est absorbée, il est donc souhaitable que le phototransistor soit suffisamment sensible. La résistance peut être sélectionnée par expérience pour obtenir les meilleurs résultats.
* Le plus important est de garder la lumière parasite du bouclier dans le phototransistor. Pour l'éclairage domestique, cela est particulièrement important car les lumières à la maison principalement basées sur 50HZ ou 60HZ fluctuent, donc un faible rythme cardiaque ajoutera un bruit considérable.
Images détaillées
