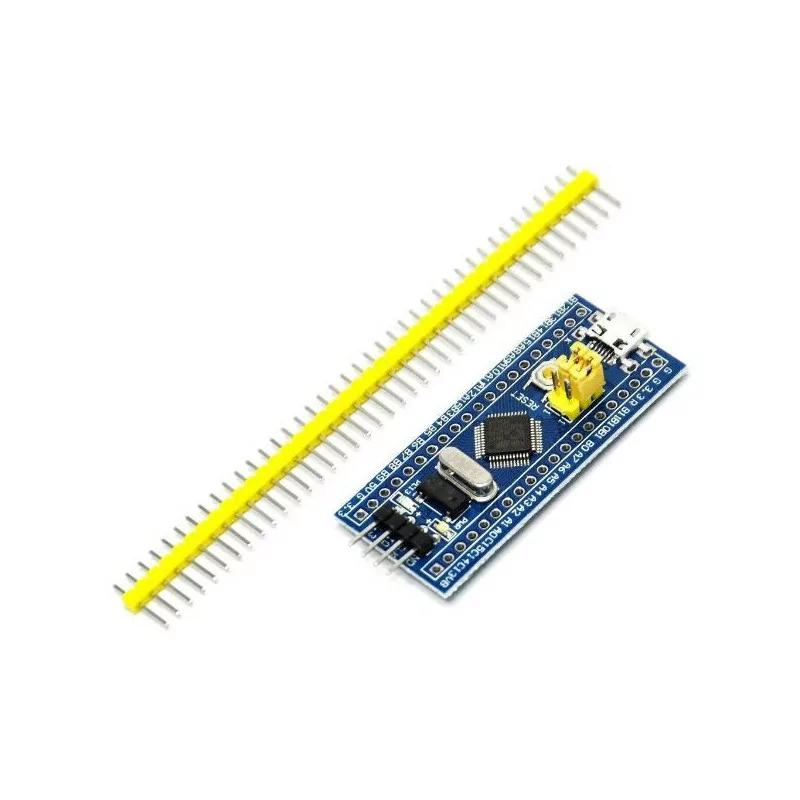

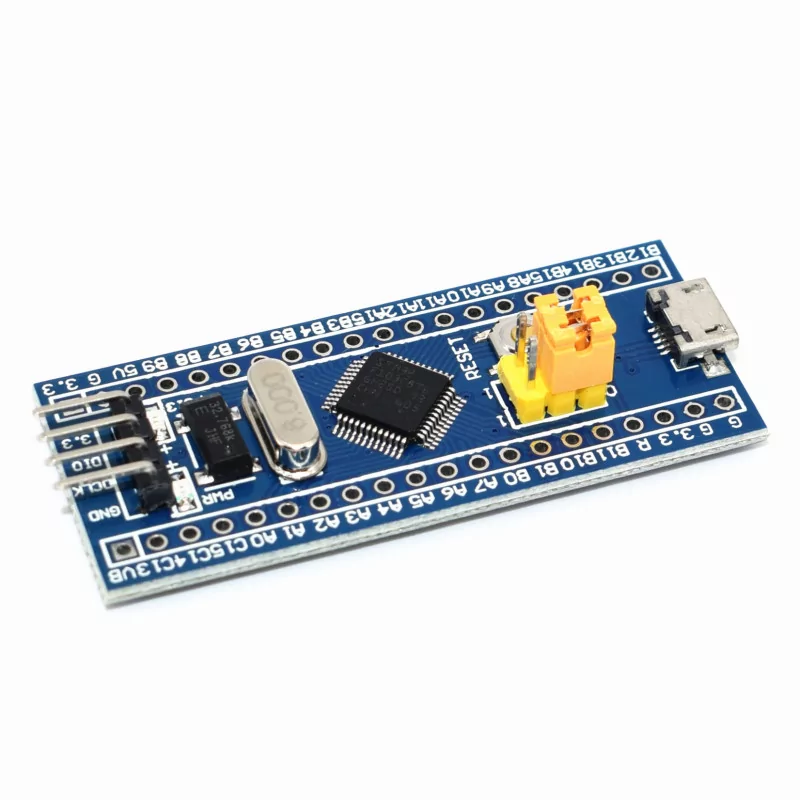

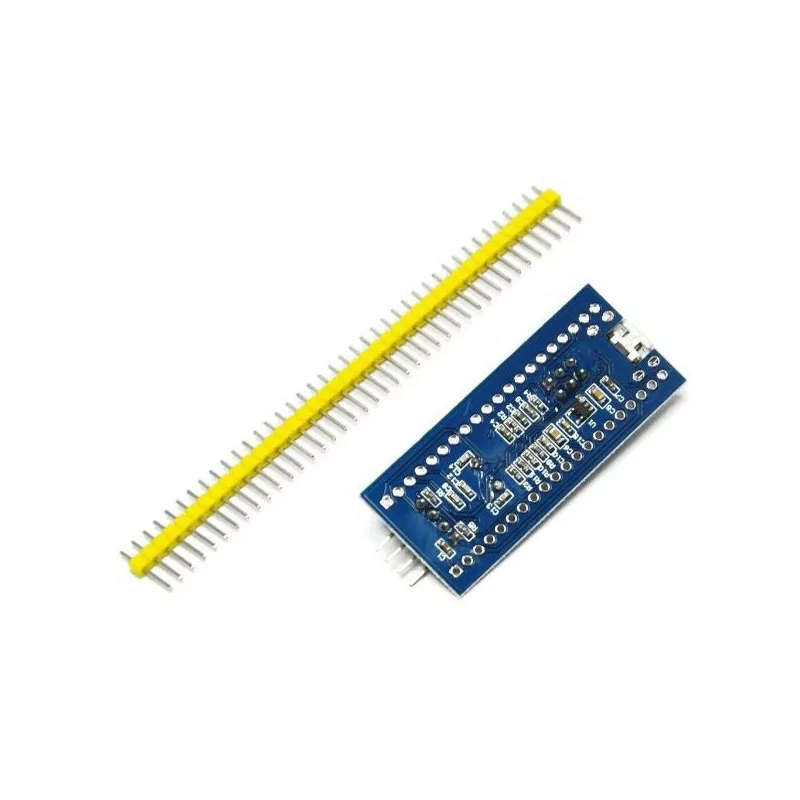

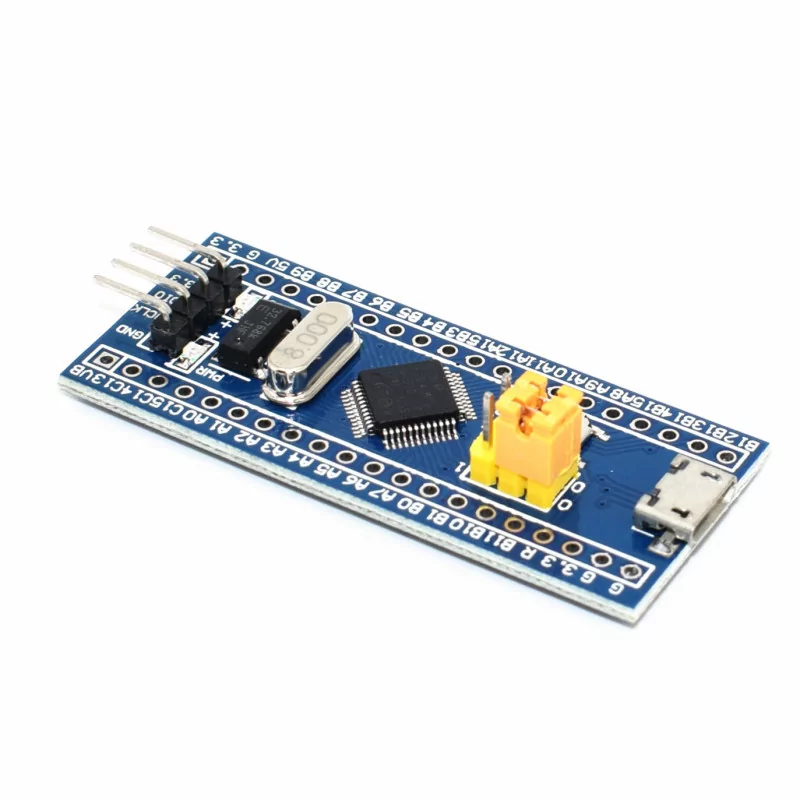

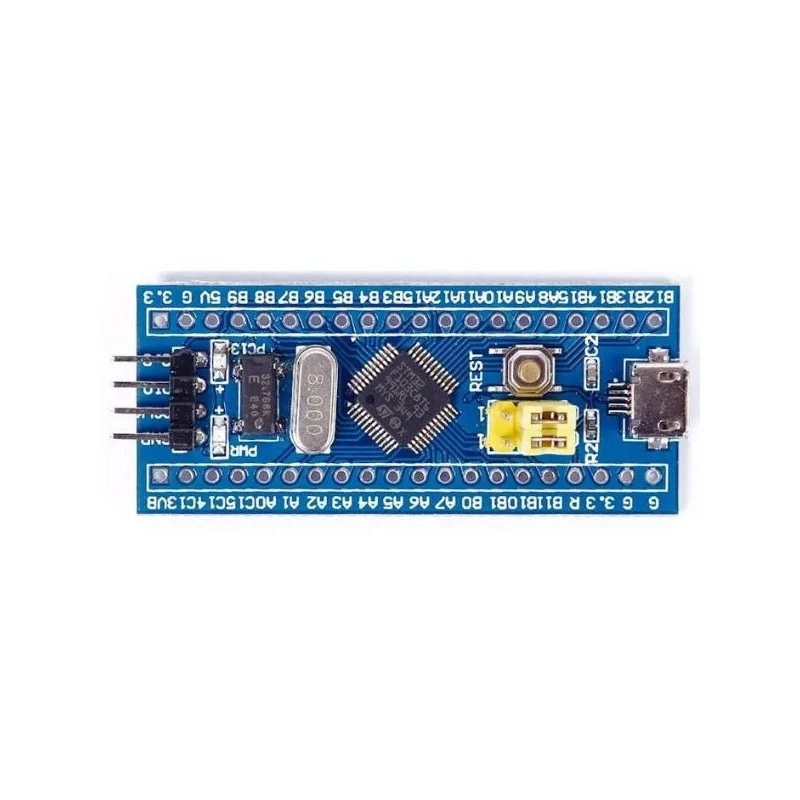

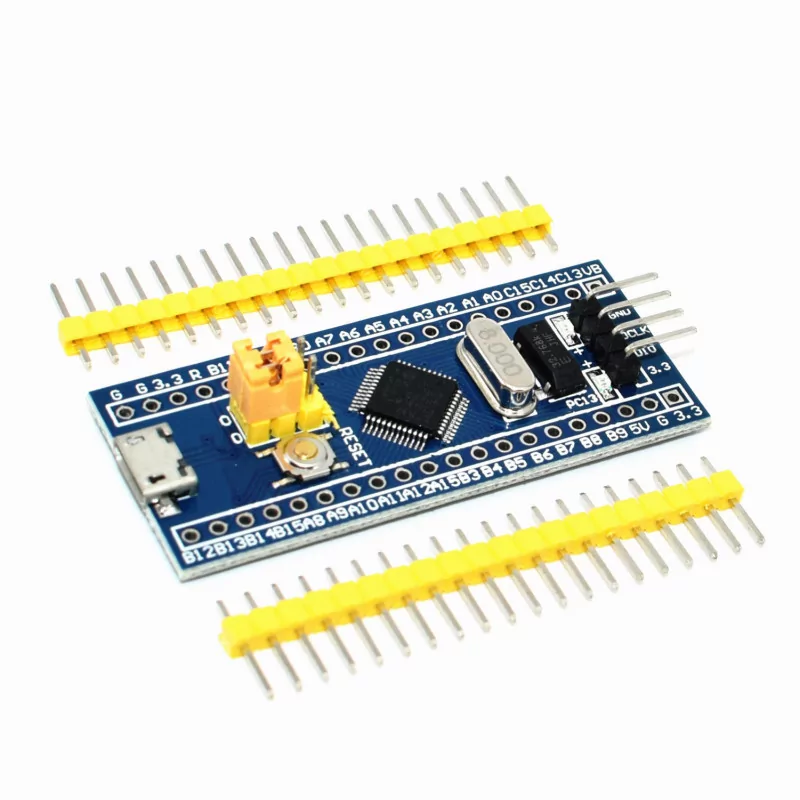

STM32F103C8T6 ARM STM32 Minimum System Development Board Module For arduino

Description du produit Carte de développement système minimale pour le microcontrôleur ARM - STM32F103C8T6. Board convient aux apprenants souhaitant apprendre le microcontrôleur STM32 avec le cœur ARM Coretex-M3 32 bits. Modèle: STM32F103C8T6. Cœur: CPU ARM 32 Cortex-M3. Mode de débogage: SWD. Fréquence de travail de 72 MHz. Mémoire flash 64K, SRAM 20K. Alimentation 2,0-3,6 V, E / S. Réinitialiser (POR / PDR). Cristal 4-16 MHz. Micro connecteur USB, vous pouvez donner l’alimentation de la carte et la communication USB. Taille: 5.3cm x 2.2cm. Instructions de programmation à l'aide de STM Flash Loader Définir le cavalier de démarrage-0 à 1 Réglez Boot Bootper-1 à 0 Connectez le TX du convertisseur USB-TTL au PA10 sur la carte STM Connectez le RX du convertisseur USB-TTL au PA9 sur la carte STM Donnez une alimentation de 3,3 V à la carte STM à l’aide du convertisseur USB TTL Appuyez et relâchez le bouton de réinitialisation une fois Lancez STM Flash Loader, sélectionnez le nom du port (où votre convertisseur usb ttl est connecté). Sélectionnez Parité comme paire, Baudate comme 115200,

Description de la puce :

1, 32F103C8T6
Type de boîtier : LQFP ;
Nombre de broches : 48 ;
Noyau : Cortex-M3 ;
Fréquence de fonctionnement : 72 MHz ;
Ressources de stockage : Flash 64 Ko, SRAM 20 Ko ;
Ressources d'interface : 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x ports E/S,
Conversion analogique-numérique : 2x ADC (12 bits/16 canaux)
Minuteries : 3 minuteries générales et 1 minuterie avancée
Téléchargement de débogage : Prise en charge de l'interface de débogage JTAG / SWD à télécharger, prise en charge d'IAP.
2, RT9193 : puce de régulateur 3,3 V, la sortie maximale de 300 mA.
Description de l'interface :

1, interface SWD : prise en charge de la simulation, du téléchargement et du débogage.
2, interface USB Mirco : alimentation et communication USB, ne prend pas en charge le téléchargement.
3, interface USART1 : USART1 peut être utilisé pour télécharger le programme ou utiliser USART1 pour la communication.
4, interface de broche MCU : conduit toutes les broches de port d'E/S, facile à connecter avec des périphériques.
Interface d'entrée et de sortie d'alimentation 5, 5 V et 3,3 V : couramment utilisée dans l'alimentation externe, ou avec d'autres modules pour le traitement du sol commun
Autre description de l'appareil :

1, LED d'alimentation (PWR) : état de l'indicateur d'alimentation, peut déterminer si l'alimentation est écurie.
2, la LED utilisateur (PC13) : pour faciliter le test de sortie E/S ou indiquer le programme en cours d'exécution.
3, commencez à sauter, choisissez le mode de programmation : (1, la mémoire flash utilisateur 2, SRAM 3, mémoire système).
4, bouton de réinitialisation : puce de réinitialisation pour le programme utilisateur.
5, 8M Crystal : La fréquence peut être réglée pour que le système soit cadencé à 72 MHz.
Cristal 6,32.768KHz : Disponible pour RTC intégré, ou pour l'étalonnage.
