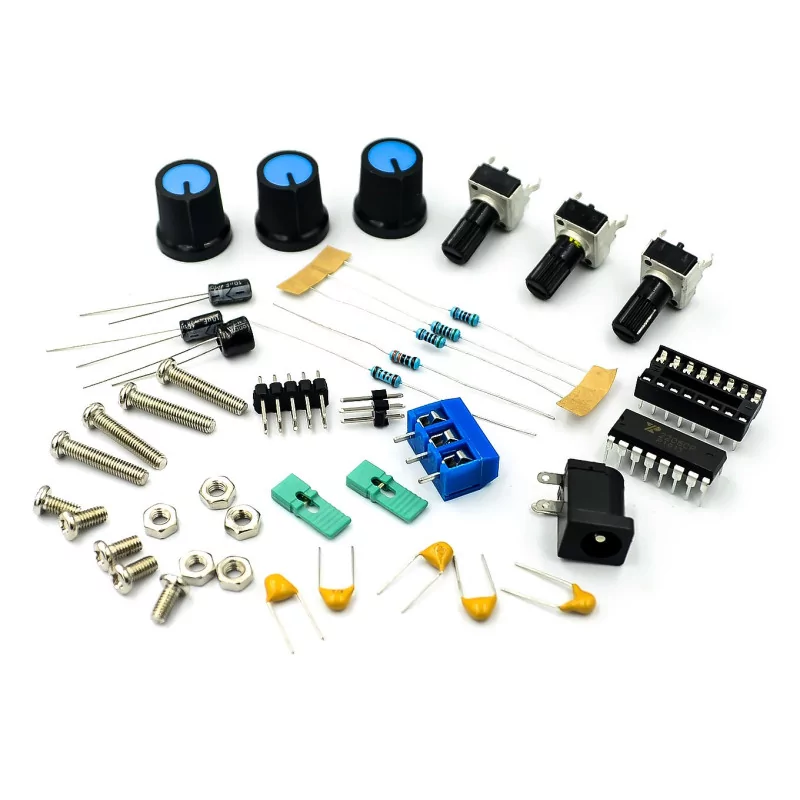

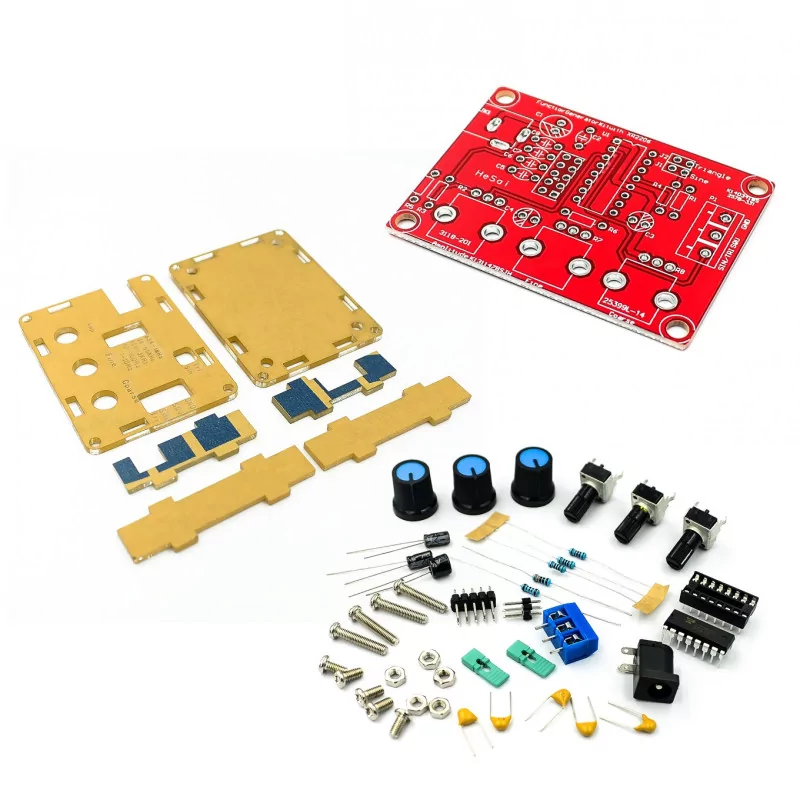

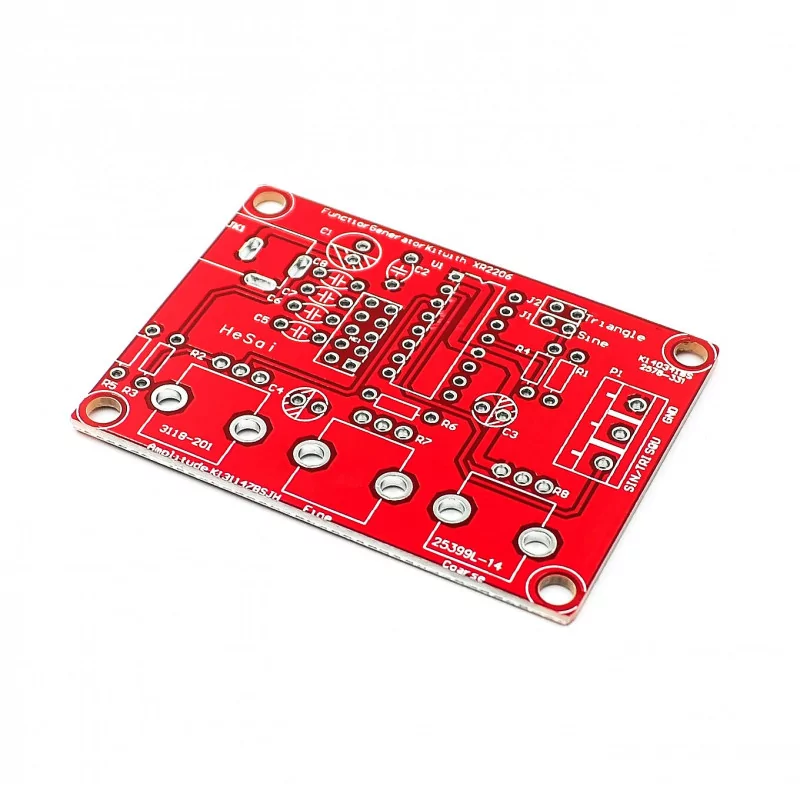

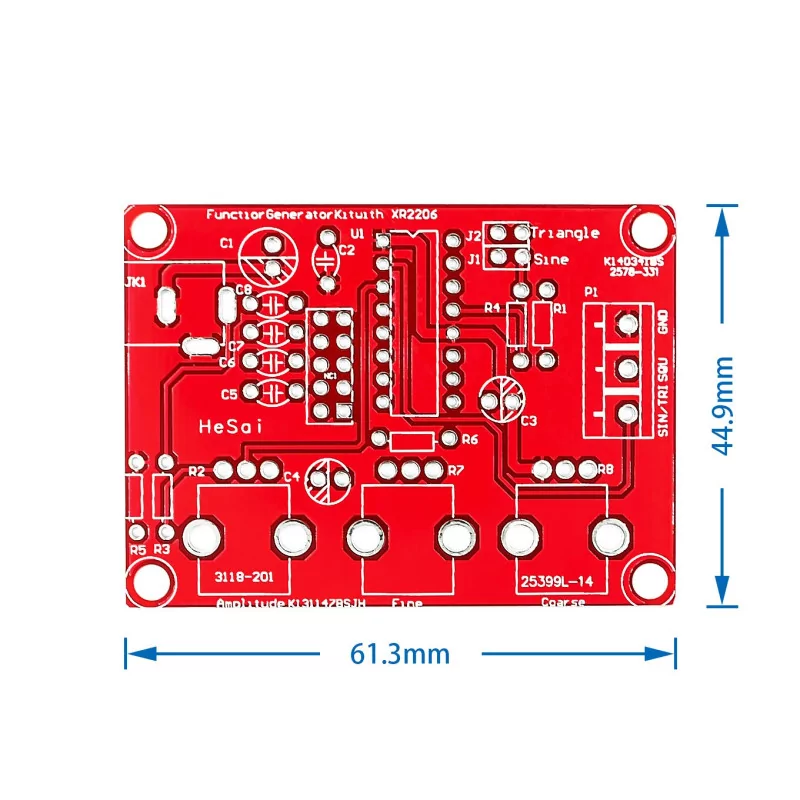

Générateur de Signal XR2206 1Hz -1MHz, Kit d'installation autonome, sinus/Triangle/carré, sortie de Signal, Amplitude de fréquence réglable

Alimentation en tension: entrée cc 9-12 V

Formes d'onde: carré, sinus et Triangle

Impédance: 600 Ohm + 10%

Fréquence: 1Hz-1 MHz

ONDE sinusoïdale

Amplitude: 0-3 V à 9 V entrée cc

Distorsion: moins de 1% (à 1 kHz)

Planéité: + 0.05dB 1Hz-100 kHz

ONDE CARRÉE

Amplitude: 8 V (sans charge) à 9 V entrée cc

Temps de montée: moins de 50ns (à 1 kHz)

Temps de chute: moins de 30ns (à 1 kHz)

Symétrie: moins de 5% (à 1 kHz)

VAGUE DE TRIANGLE

Amplitude: 0-3 V à 9 V entrée cc

Linéarité: moins de 1% (jusqu'à 100 kHz) 10mA
