Logic Analyzer, DSLogic U3Pro16
DZD 128 000
DZD 158 000
Description
- 16 chaînes numériques. Prise en charge du mode double. En mode flux, les données seront capturées et transférées dans la mémoire du PC en temps réel. Avec ce mode, vous pouvez obtenir une longue durée d'échantillonnage ; En mode tampon, les données seront capturées et stockées temporairement dans la mémoire embarquée. Avec ce mode, vous pouvez obtenir un taux d'échantillonnage élevé.

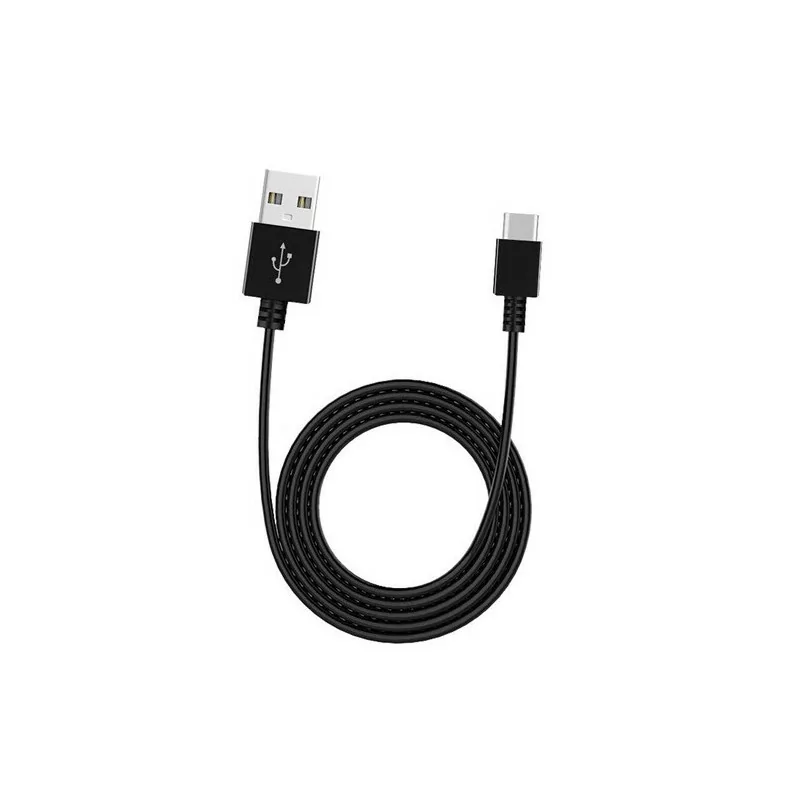

- Interface USB 3.0 type-c. Jusqu'à 16G de profondeur d'échantillonnage en mode flux. Prend en charge les modes de flux suivants : 1 GHz @ 3 canaux / 500 MHz @ 6 canaux / 250 MHz @ 12 canaux / 125 MHz @ 16 canaux.
- Mémoire DDR3 intégrée de 2 Gbits. Prend en charge les modes tampon suivants : 1 GHz à 8 canaux / 500 MHz à 16 canaux.
- Prend en charge le seuil réglable (pas de 0,1). De plus, avec des fils volants blindés et un boîtier en aluminium unibody, vous pouvez obtenir une forme d'onde meilleure et plus propre.
- A travaillé avec le logiciel DSView, qui est compatible avec Windows, macOS et Linux. DSView supporte près d'une centaine de décodeurs de protocole. De plus, c'est aussi un logiciel open source, vous pouvez le trouver sur github.
1. Amélioration continue
5 ans， 1800 jours et nuits， 300 améliorations
Logiciel Open source , matériel breveté et certifié
les fenêtres
macOS
Linux
Prise en charge multiplateforme
Pilote avec signature numérique
2. Prise en charge du mode double
Main spec. of LA:
Durée d'échantillonnage et fréquence d'échantillonnage
Mode tampon : taux d'échantillonnage élevé
Mode flux : durée d'échantillonnage longue
Pourquoi avez-vous besoin d'un taux d'échantillonnage élevé ?
Le taux d'échantillonnage est comme la résolution de l'écran
Plus il est élevé, mieux c'est
Sous signal de test
Résultats à différents taux d'échantillonnage
taux d'échantillonnage 2x
Mauvaise
perte d'impulsion de forme d'onde
taux d'échantillonnage 5x
Erreur de déviation 1/5T en service
taux d'échantillonnage 10x
Ecart 1/10T
Bon résultat
Plus le taux d'échantillonnage est élevé, meilleure est la forme d'onde restaurée
Nous recommandons que le taux d'échantillonnage soit 10x - 100x que la fréquence du signal sous test
Mode flux
Les données sont transférées à l'ordinateur en temps réel via USB
Augmenter considérablement la durée de l'échantillon
Durée de l'échantillon
Mode tampon vs mode flux
Problème de mode flux :
la transmission en temps réel est limitée par la bande passante USB.
Seuls 3 canaux prennent en charge une fréquence d'échantillonnage inférieure à 100 M.
DSLogic U3Pro prend en charge le mode super flux
Utilisez USB 3.0, bande passante jusqu'à 5 Gbps
10 fois plus que le mode de flux normal
DSLogic contre DSLogic U3Pro
3. Intégrité des signaux
En tant que LA qualifié, un taux d'échantillonnage élevé ne suffit pas . Il est nécessaire de s'assurer que les signaux haute fréquence peuvent être transmis sans distorsion sur tout le chemin d'acquisition du signal.
DSLogic assure l'intégrité du signal avec les conceptions suivantes
Boitier métal + fil antivol blindé

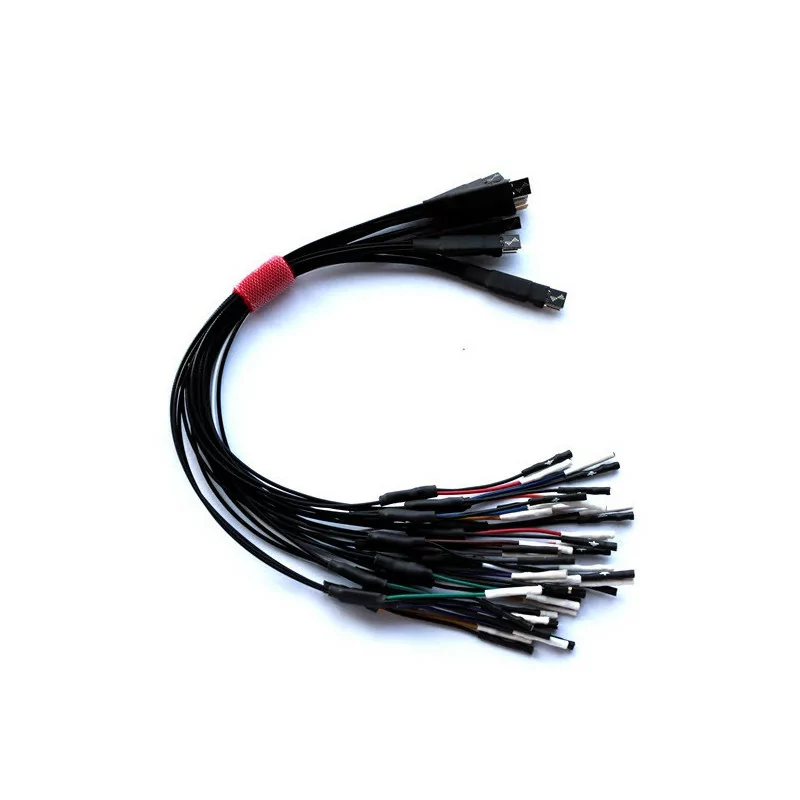

Structure du fil volant blindé
Circuit imprimé DSLogic 4 couches
Circuit imprimé DSLogic U3Pro 8 couches
Conception de circuits imprimés à grande vitesse
Fil volant Dupont vs fil volant blindé
