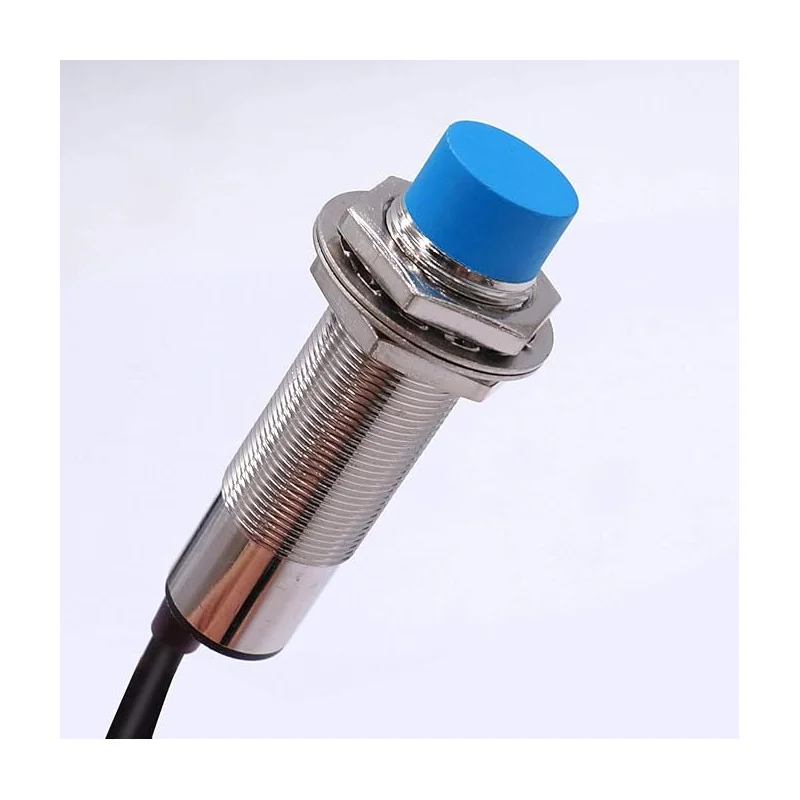

LJ18A3-8-Z/BX PNP 8MM Inductive Proximity Sensor Switch DC6-36V
DZD 1 350
Voir sur le site du vendeurLes prix et la disponibilité sont mis à jour quotidiennement. Veuillez vérifier sur le site du vendeur avant d'acheter.
Description
- Détection inductive fiable avec distance de détection de 8 mm
- Sortie PNP adaptée à plusieurs systèmes de commande industriels
- Fonctionne sous une tension DC 6V à 36V
- Boîtier cylindrique robuste pour une installation simple et stable
- Idéal pour l’automatisation, CNC, machines industrielles et projets électroniques
Explication du capteur de proximité inductif PNP NO
Le capteur de proximité inductif PNP NO est un capteur utilisé pour détecter les objets métalliques sans contact direct.
Lorsqu’un objet métallique entre dans la zone de détection, le capteur active sa sortie et envoie une tension positive (+V) sur le fil de sortie.
Que signifie PNP ?
Le type PNP signifie que la sortie du capteur fournit le pôle positif lorsqu’il est activé.
Que signifie NO ?
NO signifie Normally Open ou Normalement Ouvert.
Cela veut dire :
À l’état normal : la sortie n’est pas active.
Lorsqu’un métal est détecté : la sortie devient active et fournit une tension positive.
Fonctionnement du capteur PNP NO
- Lorsqu’aucun objet métallique n’est présent devant le capteur : la sortie reste inactive.
- Lorsqu’un objet métallique est détecté dans la distance de détection : le capteur envoie une tension positive sur la sortie.
- Cette sortie peut être utilisée pour transmettre un signal à un PLC, une carte de commande ou un circuit électronique.
Couleurs des fils
- Marron : positif +V
- Bleu : négatif 0V
- Noir : sortie signal Output

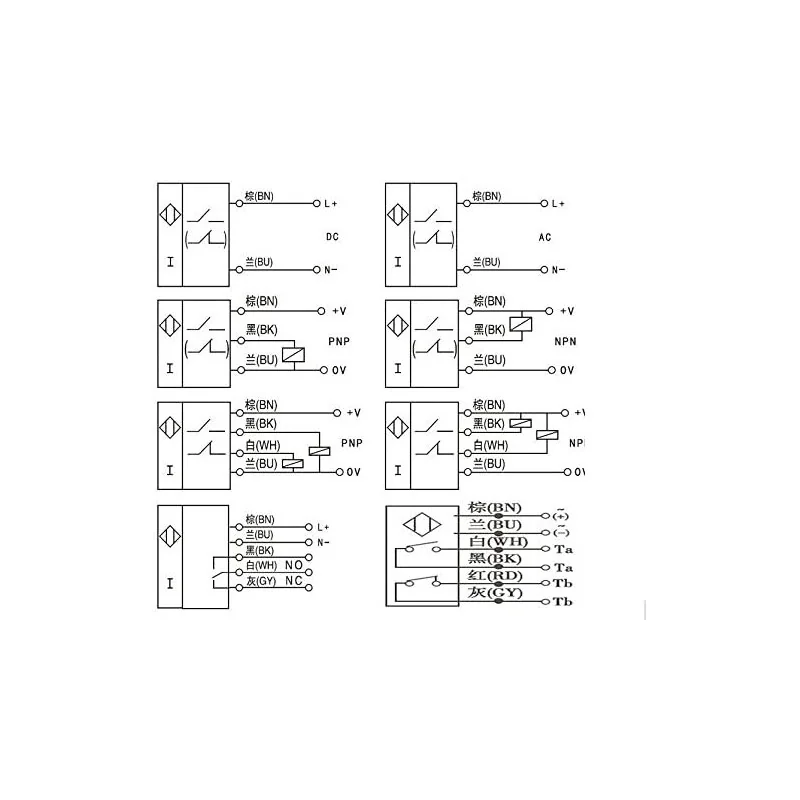

Schéma de câblage simplifié
Capteur de proximité inductif PNP NO
┌─────────────────────┐
+ 6V~36V DC ───────┤ Fil marron Brown │
│ │
0V / GND ───────┤ Fil bleu Blue │
│ │
Sortie signal──────┤ Fil noir Black │──────► Vers entrée PLC ou carte de commande
┌─────────────────────┐
+ 6V~36V DC ───────┤ Fil marron Brown │
│ │
0V / GND ───────┤ Fil bleu Blue │
│ │
Sortie signal──────┤ Fil noir Black │──────► Vers entrée PLC ou carte de commande
État de fonctionnement
1) Sans métal
Capteur : inactif
Fil noir : n’envoie pas de tension positive
Résultat : l’entrée ne reçoit pas de signal actif
Fil noir : n’envoie pas de tension positive
Résultat : l’entrée ne reçoit pas de signal actif
2) Avec métal détecté
Capteur : actif
Fil noir : envoie une tension positive (+V)
Résultat : l’entrée reçoit un signal actif
Fil noir : envoie une tension positive (+V)
Résultat : l’entrée reçoit un signal actif
Représentation simple
[ Pas de métal ]
Sortie = OFF
[ Métal détecté ]
Sortie = ON → +V
Sortie = OFF
[ Métal détecté ]
Sortie = ON → +V
Remarques importantes
- Ce capteur détecte généralement les métaux uniquement.
- Il ne se câble pas de la même manière qu’un capteur NPN.
- Il faut vérifier la compatibilité de la tension de sortie avec l’appareil connecté.
- Dans certains cas, une protection ou une adaptation de tension peut être nécessaire.
└─────────────────────┘
