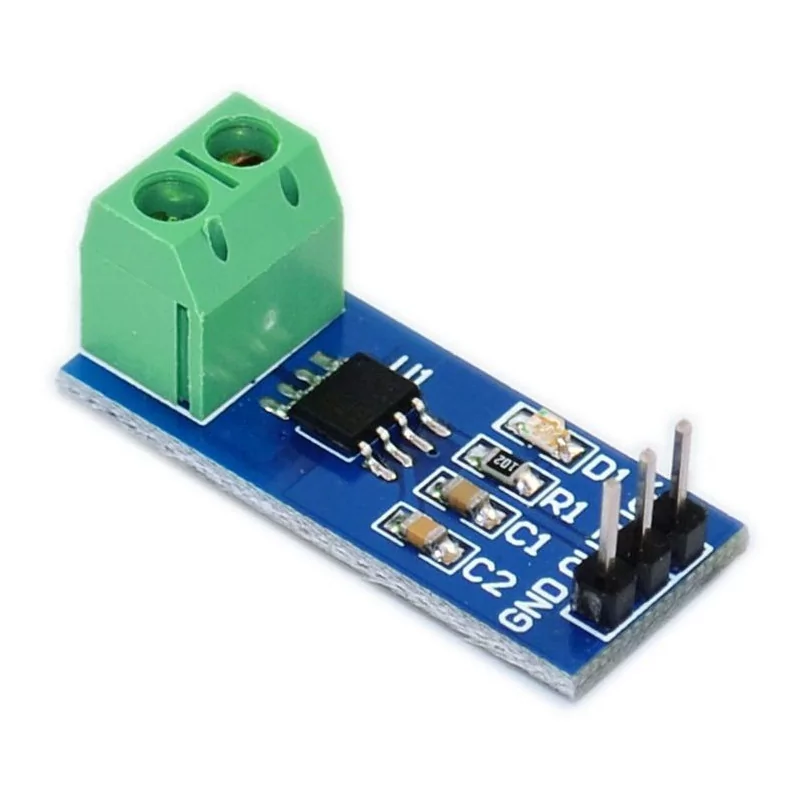

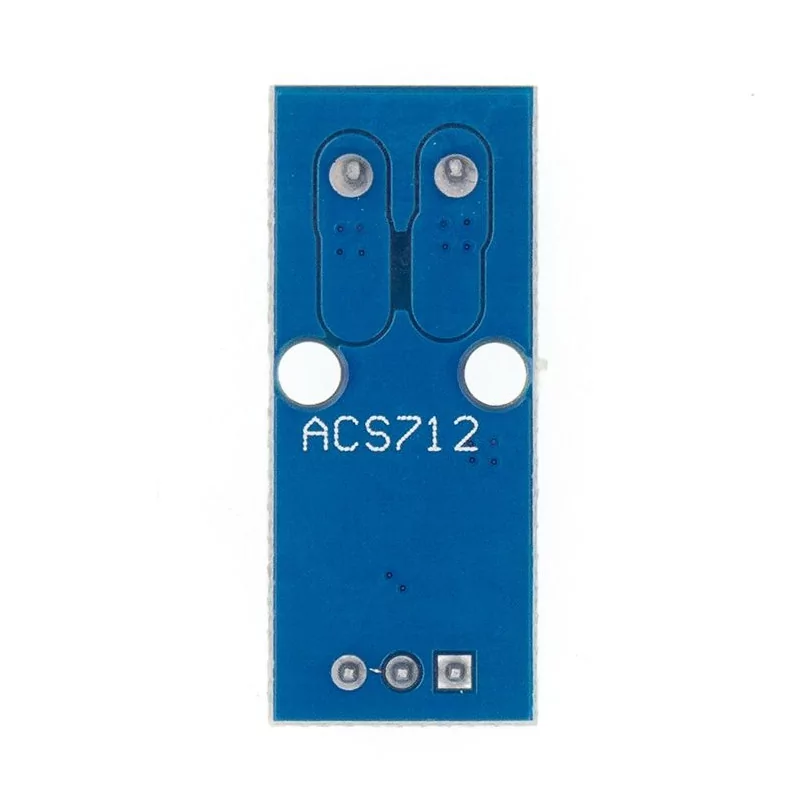

ACS712 5A Current Sensor Module

Il s'agit d'un module de capteur de courant linéaire très efficace basé sur un circuit intégré de capteur de courant linéaire ACS712 à effet Hall entièrement intégré d'Allegro. Le capteur donne une mesure précise du courant (isolé) sous forme de sortie analogique pour les signaux AC et DC en fonction du courant traversant les broches "IN" et "OUT" de la carte. et peut être utilisé efficacement pour une mesure de courant max 20A.

La puce ACS712 prend une tension alternative ou continue à son entrée et sa sortie varie linéairement avec le courant détecté ; sa sortie est la tension analogique. Le conducteur en cuivre épais et les traces de signal permettent la survie de l'appareil jusqu'à 3 à 5 fois les conditions de surintensité. L'appareil nécessite 5VDC pour VCC.

Il s'agit d'un module de capteur de courant linéaire très efficace basé sur un circuit intégré de capteur de courant linéaire ACS712 à effet Hall entièrement intégré d'Allegro. Le capteur donne une mesure précise du courant (isolé) sous forme de sortie analogique pour les signaux AC et DC en fonction du courant traversant les broches "IN" et "OUT" de la carte. et peut être utilisé efficacement pour une mesure de courant max 20A.

La puce ACS712 prend une tension alternative ou continue à son entrée et sa sortie varie linéairement avec le courant détecté ; sa sortie est la tension analogique. Le conducteur en cuivre épais et les traces de signal permettent la survie de l'appareil jusqu'à 3 à 5 fois les conditions de surintensité. L'appareil nécessite 5VDC pour VCC.

Détails techniques

Tension d'alimentation : 5 V max.

Courant de mesure : 20 Ampères

Type de sortie : analogique (0 – 5 volts)

Chemin de signal analogique à faible bruit

Temps de montée de sortie 5us en réponse au courant d'entrée

5,0 VDC, fonctionnement à alimentation unique

Tension de sortie proportionnelle aux courants AC ou DC

Tension de décalage de sortie extrêmement stable

Hystérésis magnétique presque nulle
